报 价 单
设备型号、名称

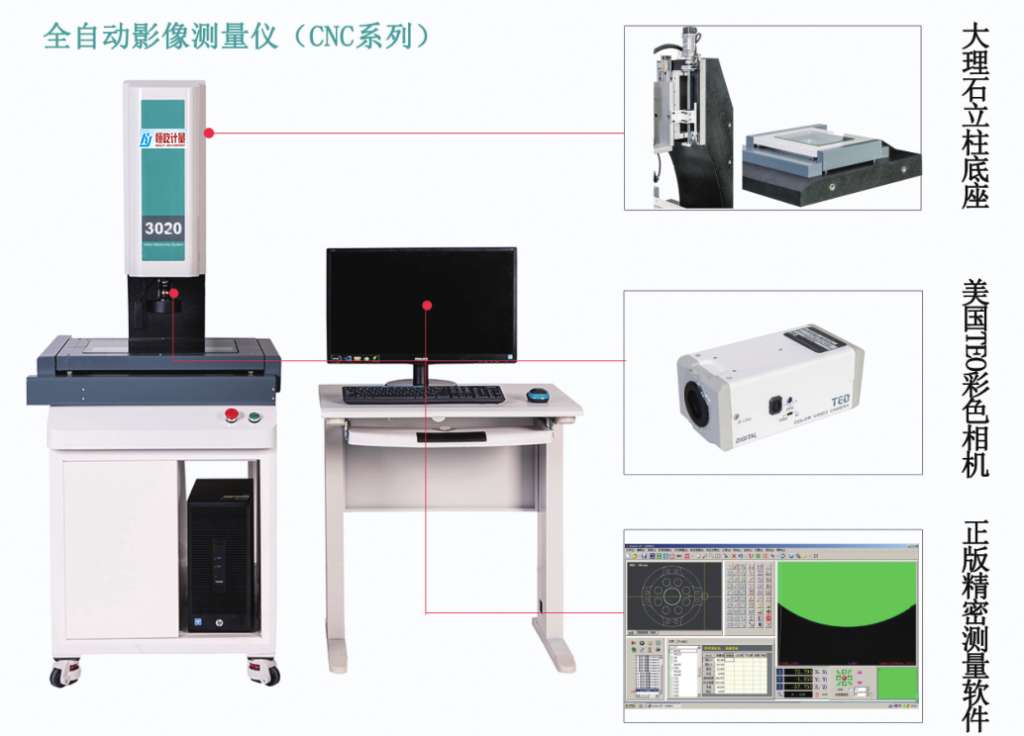

HYQZDTZ-3020T 全自动影像测量仪 （探针接触到产品后可自动弹开）
产品特点
采用英国Renishaw 探针接触式测量，使测量结果更精确；
新版CNC 软件，软件程式控制批量检测物件，可输出数据报表，软件可自定义公差，自动判定OK/NG；
配有专用的全自动测量仪测量软件，可自动24小时不间断自动重复测量产品，大大提高测量工作效率。
采用花岗石机身，机台稳定，外观简洁大方；
主要技术参数
有效测量行程(X轴×Y轴×Z轴) ： 300 mm×200 mm×200mm
Z 轴探针： 英国Renishaw 探针 （产品高度应：≤130mm）
Z轴升降测量范围： ≤200mm （特殊高度要求可定制）
物方视场： 10.6-1.6mm，工作距离 ≤ 90mm
光栅尺分辨率： 0.001mm
X、Y轴坐标示值误差： E≤(3+L/200)μm （L单位mm）
Z轴坐标示值误差： E≤(5+L/100)μm （L单位mm）
载物台面尺寸： 460mm×360mm
玻璃台面尺寸： 330mm×230mm
承载重量： ≤25 kg
视频总倍率：20X～180X
主机外形尺约： 700 mm×800mm×1680 mm
仪器总重： 约 300kg
主要设备配置
影像系统： 美国TEO 高解析彩色 CCD 工业检测专用摄像机
物镜： 香港 PMMEAS 自动变焦镜头 光学放大倍率 0.7×-4.5×
Z 轴探针： 英国Renishaw 探针 （探针接触到产品后可自动弹开）
光栅尺： 高精度精密封闭式光栅尺,分辨率 0.001mm
上光系统： 自主定制LED 环形分区可微调式冷光源 自动机专用
下光系统： 自主定制LED圆形可微调式冷光源 自动机专用
导轨：台湾ABBA高精度直线导轨
传动方式： X、Y、Z 轴均采用伺服电机驱动的型式
驱动方式： 进口伺服电机系统
操作方式： 三轴均为程序自动控制、鼠标拖运、（可选配手持式操纵杆）
机台底座： 高精度花岗岩精度 00 级
测量测软件： 全自动测量软件 智能测量仪测量软件
数据输出： 测量数据 Word(doc)、Excel(xls)、
物件放大摄像图形(bmp、jpg)、二维图形 AutoCAD(dxf)、
使用环境： 温度 20±3 ℃，湿度 35%-65%
主要测量功能
（一）测量软件基本功能：
●笛卡尔坐标/极坐标转换 ●绝对/相对/工作坐标转换
●公/英制转换 ●度/度分秒转换
●点/点群 ●两点/多点求线
●三点/多点求圆及弧 ●B-spline线
●两点间的距离 ●两线间的平均距离
●点线间的距离 ●两圆心距离
●圆线距离 ●两线间的夹角及交点
（二）特殊功能
光源控制：全电脑控制光源，点击选择灯光的开关，拖动滑条控制灯光的明暗强度；并可在编程过程中任意调节开头及明暗，录入程序；上光源四相的灯光皆可独立控制开头、明暗，达到任意方向对被测物打光，增加机器适应性能。
自动变倍：不需要在每次变倍后重新影像校正，并可在测量及编程过程中任意变换放大倍率，能够在测量同一物体不同部分使用不同放大倍率，录入程序。大大提高测量效率（此项功能属于选配，标配无自动变倍功能，增加相应成本费后可升级至此功能）。
自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差，提高对焦的重现性，使对焦后影像达到最佳，从而也提高后续测量的精度，且可在编程过程中插入自动对焦，消除批量产品可能出现的高度差，并录入程序。
光度指示：指导用户将光源明暗调至最佳强度，减少人为带来的不确定因素。
坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。
标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
测绘功能：机械图形直接输出.dxf格式，实现2D抄数功能 ，与AutoCAD、Pro/e、UG等其它软件无缝联接。
拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

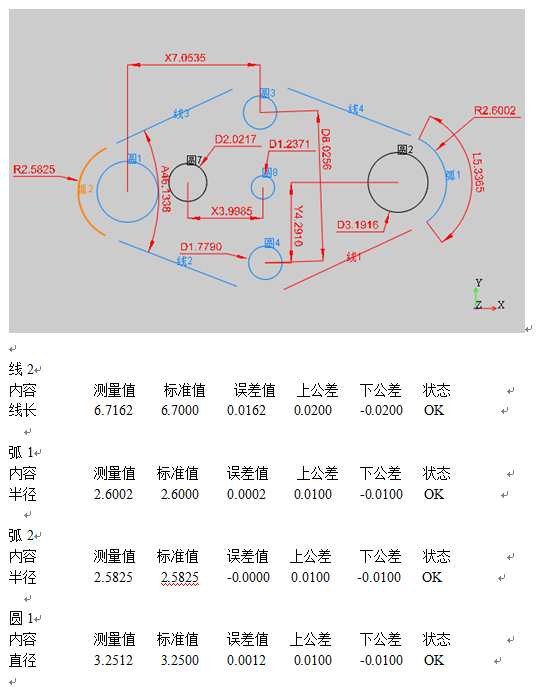

测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。
编程功能：操作方便的自学习教导式编程软件，程序可重复执行。
SPC功能：独立的SPC软件，直接读取测量数据，进行数据分析，得到所需的管制图、制程能力指数，生成标准的WORD、EXCEL 图表报告。

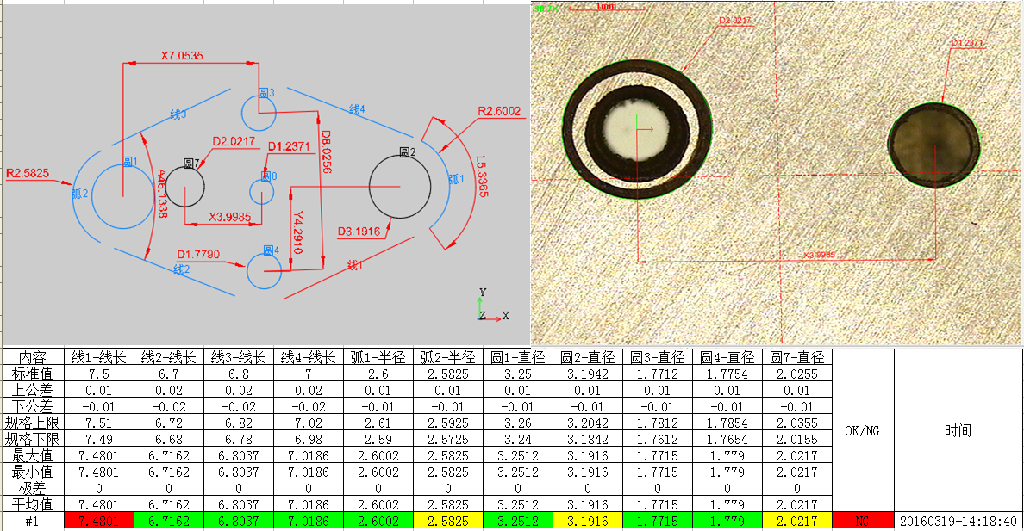

对比功能：程式可直接输入.DXF文件，在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。

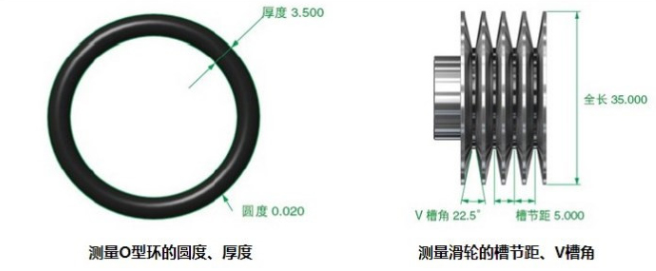

形位公差：提供平面内直线度、圆度、角度分析，进行有效之品质检验。
机台校正：X、Y、Z三轴皆可进行非线性精度补偿，X、Y轴可进行面阵补偿，提高机台示值精度，使测量更精准。
三维测量功能：Z轴方向可满足产品的高度测量要求；

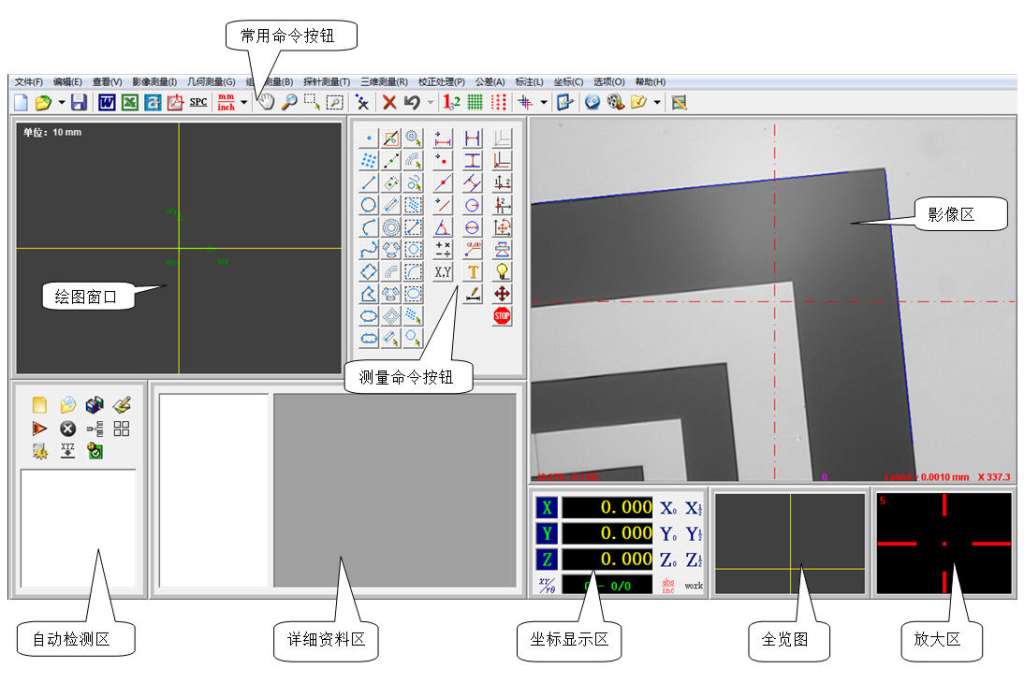

软件特点
一、最完整的几何测量功能
2D元素：点、线、圆、圆弧、椭 圆、矩形、键槽、圆环、曲线 3D元素：平面、圆柱、圆锥、球、 曲面 |
|
二、强大的构造功能
构造：点、线、圆、圆弧、椭圆、矩形、键槽、圆环、曲线、平面、圆柱、圆锥、距离、角度 | |
三、强大的毛边、弱边抓取功能

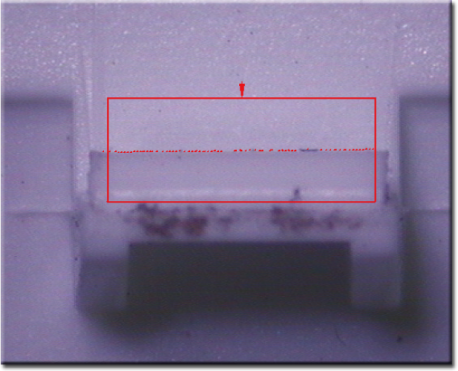

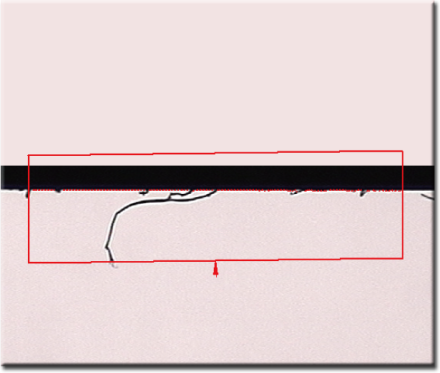

毛边自动过滤，将凸出或凹陷的地方去除，大大增强了测量的精确性 |

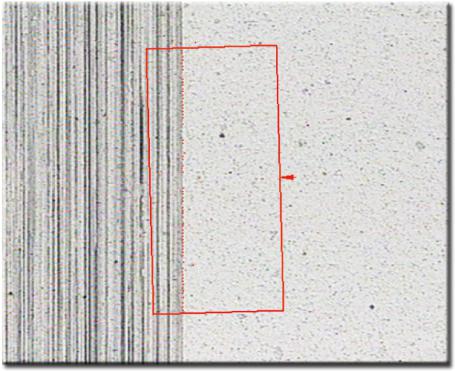

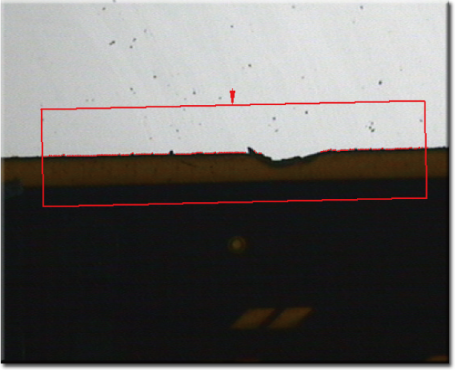

弱边功能，可轻松拾取工件真实边缘，真正实现了自动化测量 |
四、完整的公差评价体系
尺寸标注、产品图片全景标注
六、简单实用的报表功能
可输出WORD、EXCEL、TXT、DXF等多种多样的报告
七、工件全景图形扫描，GPS图片导航，快速找到需测量的位置

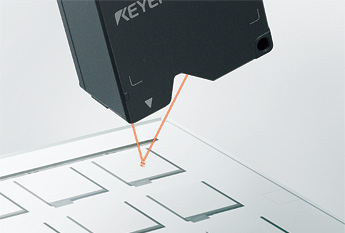

八、完美的3D测量支持，可同时支持接触式测头和激光器
图形以3维显示和操作，更为直观；
支持影像取点测量3D元素；
元素数据以三维显示；
九、强大的CAD导入和导出功能
可同时导入10万个元素；
简化了DXF导入编程的过程；
可以修改CAD默认设置；
可导出IGES档案
支持Gerber文件导入测量，减轻PCB板测量的编程工作量
可导入曲线进行测量
十、实用强大的编程功能
1、支持一机编程多机使用；
2、支持元素重新测量，与其相关联的构造、几何运算、公差判定会自动更新，简单省时高效；
3、可对程序的灯光、倍率、高度等进行快速修改；
4、程序阵列、平移、旋转：对有规律的元素测量，只需测量一个，其余的可通过阵列、平移、旋转来完成，省时高效
5、同在一个屏幕下的元素，机器无需运动，一次性自动测完
6、可自动判断产品的NG/OK，并用颜色标识测量超差的位置
十一、逆工程
强大的扫描功能结合CAD支持功能，使得逆向更为现实，仅需给出一个起点和一个终点，即可自动进行轮廓扫描；
主要用途及使用范围
广泛应用于机械、模具、电子、电器、航空、汽车、塑料、橡胶、钟表、齿轮、PCB线路板、菲林等行业的产品开发、设计，半成品、成品检测，零件测绘领域，大幅降低工作强度，提高工作效率。

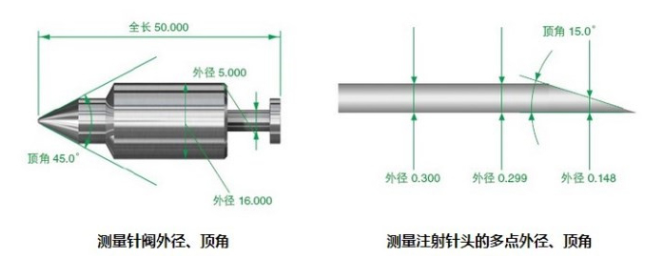

测量原理参考图：
发货
运费：此价格包含运费、上门调试培训费；
保修：送货当日起免费保修12个月（非人为损坏）；
