一、设备型号

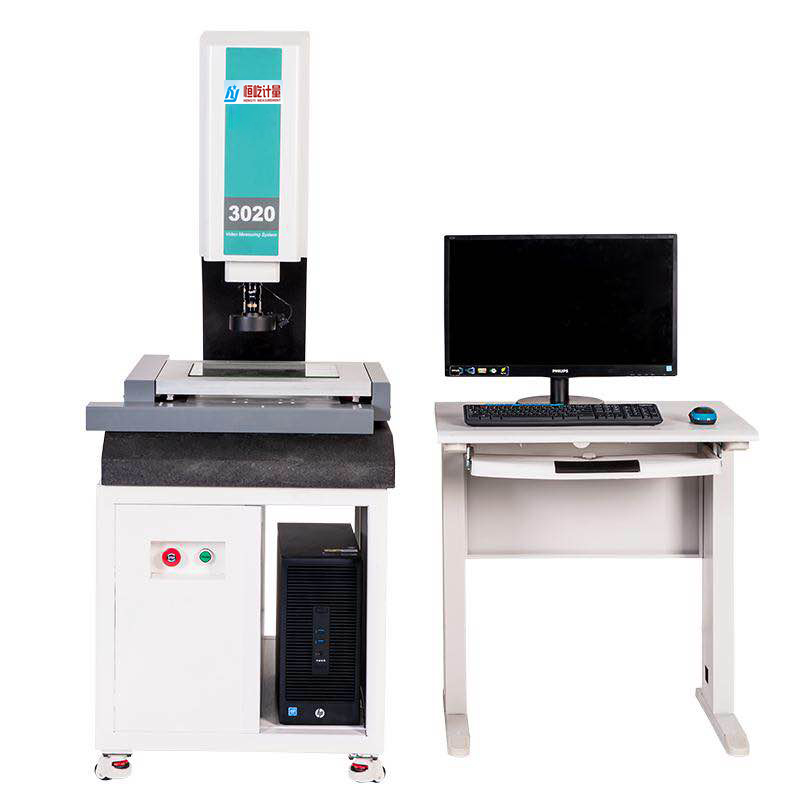

QVMC-3020 半自动型影像测量仪（Z轴可自动对焦）
二、产品特点
1.采用非接触式精密测量，对被测产品不会造成损伤；
2.变焦距物镜与十字线发生器作为测量瞄准系统；
3.由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统；
4.仪器具有多种数据处理、显示、输入、输出功能；
5.与电脑连接后，采用专门测量软件可对测量图形进行处理。
三、应用领域
仪器适用于以二维平面测量为目的的一切应用领域。
这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
四、技术参数
测量行程 ：300 mm×200 mm×200 mm
Z轴调焦范围：≤200mm
Z 轴光栅：可测量产品厚度，台阶高度等
X、Y轴线性精度：U≤( 3+L/200 ) μm
Z轴坐标示值精度：U≤(5+L/150)μm
载物台尺寸：560mm×360mm
玻璃台尺寸：329mm×229mm
承载重量：≤25kg
影像系统：德国 COMST 高解析分辨率1/3”彩色CCD
物镜：定制镜头光学放大倍率0.7×-4.5×
影像放大倍率：20-180×，
光栅尺：高精度精密光栅尺,分辨率0.001mm
照明系统：表面光源及透射光源均为LED，亮度程控可调
传动方式：X、Y轴台湾精密无牙传动＋V型导轨
Z轴驱动方式： 伺服电机驱动
操作方式：X、Y轴均为手动操作，Z轴为程序自动控制操作；
主机外形尺寸约：760mm×900 mm×1650 mm
机台底座、Z轴立柱：高精度花岗岩
仪器总重：约280 kg
量测软件：半自动测量软件
数据输出：测量数据Word、Excel、图片、二维图形AutoCAD(dxf)
电源：AC 220±5V、50Hz
五、主要测量功能
Z轴自动对焦：
由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差。
测绘功能：
机械图形直接输出.dxf格式，实现2D抄数功能 ，与AutoCAD等其它软件连接。
拍照功能：
可以直接进行拍照，转成(.bmp、.jpg)。
测量报告：
对测量数据可设定公差（spc），自动判断，选择需要的测量数据，生成WORD、EXCEL 报告。
光源调节：
可自由调节光源亮度，减少人为带来的不确定因素。
基本测量：
点、线、圆、弧、椭圆的测量。
在线标注：
可以在影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。
几何测量：
两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线、平行度、垂直度等各种形位公差。
辅助功能：
复制、全选、删除、移动、镜像、旋转。
坐标系：
设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。
坐标标注：
以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。
自动寻边功能：
软件采用自动寻边，可以减少肉眼判断带来的误差。
六、设备的应用领域
广泛应用于机械五金、模具、电子、电器、弹簧、航空、汽车、塑料、橡胶、钟表、齿轮、PCB线路板、菲林行业的产品开发、设计，半成品、成品检测，零件测绘领域等各种测量行业。
