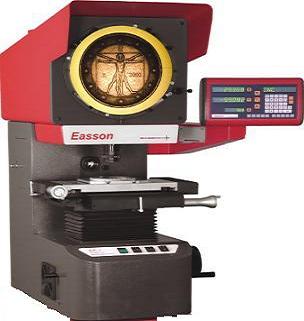

光学投影仪EP-1 2515

光学投影仪EP-1 2515

一、EP-1 2515反向投影仪器技术参数

机台行程(X,Y) ：250 mm×150 mm×90mm

分辨率：0.001mm/0.00005inch

X、Y轴线性精度：U=±( 3+L/100 )μm

重复精度：±0.002 mm

投影屏尺寸：Φ300mm（刻有米字线）

投影旋转范围：0～360°

旋转角度分辨率：0.01°/1'

载物台尺寸：420 mm×250 mm

玻璃台尺寸：290 mm×190 mm

承载重量：10 kg

工件限高：75mm

物镜：10×、20×、50X (含半反透镜) 任选一件

焦距：75mm

照明系统：透射/半反射均为平行光，光源为24V，150W卤钨灯.

传动方式：光杆传动＋双导轨

操作方式：X、Y 手轮＋快移  Z 手轮

数据输出：数显显示、微型打印机打印

主机外形尺寸：810 mm×780 mm×1100 mm

整机外形尺寸：810 mm×780 mm×1750 mm

仪器总重：150 kg

电源：AC 220±10V/110±10V、50/60Hz

功率：max.400W

二、EP-1 2515反向投影仪器图片简介

大

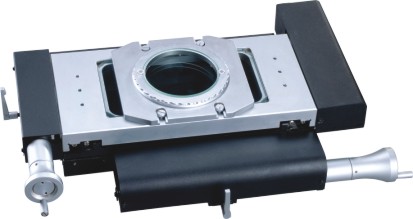

推力摩擦传动系统                              高精度线性导轨

高稳定度机身底座

三、怡信提供的技术资料

设备安装调试期间为用户提供如下资料：

1、原装说明书                               1套

2．图像处理操作使用手册         1套

3．设备出厂时的检验证书、合格证书        1套

4．设备装箱清单             1套

四、产品设计和制造符合下列标准

1：符合EP-1 2515光学投影仪标准。

五、设备使用环境条件及工作时间

1、使用环境：温度 20±3 ℃

2、环境相对湿度：35%-65%

3、电源：AC 220±5V、50Hz。

六、设备验收、清点及安装调试验收

1．设备的验收

设备的验收分为二个阶段，即：清点验收和终验收，其验收方式按双方达成的技术协议执行。

1）清点验收

⑴ 当设备到达交货地点后，供需双方立即组织双方的验收人员共同按合同设备供货清单及设备装箱单对合同设备连续进行清点验收，直至清点完毕。

⑵ 若清点数目与合同设备供货清单及设备装箱单不符或合同设备损坏，供方在双方约定的时间内补齐或更换，由此发生的所有费用由供方承担。

⑶ 双方确认合同设备清点验收合格后，双方共同签定《清点验收报告》。

2）安装调试验收

供方免费负责在需方现场完成设备的安装和调试工作。在需方现场进行的安装，需方应提前准备好气、电、接地保护等基础设施，并以传真方式通知供方，如有问题提前沟通以确保顺利安装。

公司负责测量机的安装、调试。所有的包装箱需要在工程师监督和认可的情况下才能开启。根据需要，用户需提供内部拆装、运送及就位支持。最终验收将根据怡信企业标准Q/YX 04-2004执行。

   在调试完成后对设备进行验收,验收该设备按双方达成的技术协议执行。各项技术指标按双方签订的《技术协议》内容执行，验收完成后双方共同确认，并由双方代表签订《安装调试验收报告》。

七、人员培训

该课程旨在对测量机系统操作人员提供设备简介、操作步骤、测量常识的基本培训。参加培训人员一般要求具备测量基础知识及计算机知识。培训时间一般为2-3天，参加人员为2人。培训地点在公司培训中心或用户现场。

人员培训在设备安装调试和验收移交时同时进行，参加培训人员人数由需方决定。

八、质量保证及售后服务

1、自设备安装调试结束，双方签订《安装调试验收报告》之日起，作为设备质量保证期开始。供方对设备保修12个月，并对设备实行终身维修服务。在设备保修期内的有关费用由供方承担，在设备保修期外的有关费用供方只收取材料费和差旅费。保修期满后，供方长期向需方提供技术支持及备件供应。

2、进口部件保证为原装全新进口产品，国产元器件全部采用国家定点厂家生产的优质标准元器件。

3、设备投入正常运行后供方仍将随时为需方提供一切必要的技术咨询、技术服务及技术培训。

4、在设备使用过程中若发生需方不能自行解决的故障问题，供方在接到需方的请求时在2小时内予以答复并提出解决方案，若还不能解决，供方保证在2个工作日内派人到达需方现场。

5、在设备投入正常运行6个月后，供方派人员对需方进行首次回访，检查设备的运行状态并同需方共同探讨设备使用中的技术问题。

6、公司建立了CRM/K3客户关系管理系统软件，客户信息收集、分析、处理、反馈、跟踪到“客户满意为止”的售前、售中、售后快速响应体系。保证在最短的时间内对客户的需求、意见、建议、抱怨、投诉做出响应.

九、包装和运输

1．采用良好的木箱包装方式，公路运输，保证设备良好。包装及运输过程的问题由供方承担。

货到需方后，供方的人员将在3个工作日内到达需方现场进行开箱验货并安装、调试设备。

十、设备备件清单

系统配置明细表
