设备型号、名称

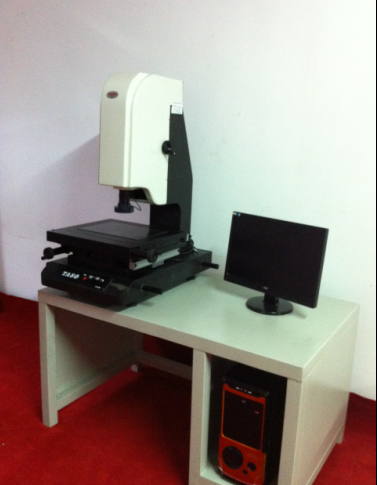

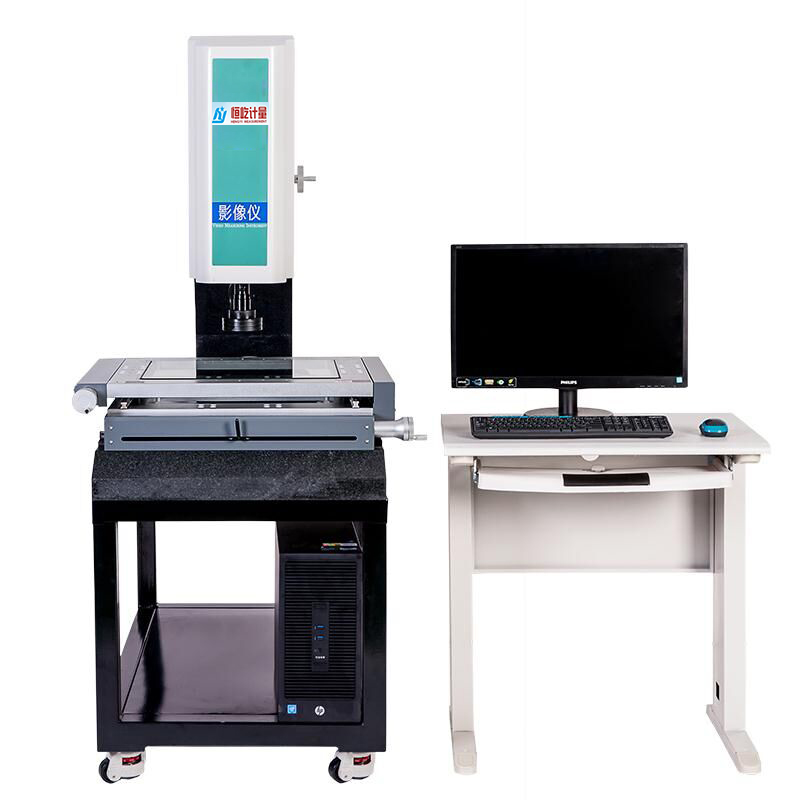

HYSD-3020 影像测量仪
产品特点
采用彩色CCD摄像机成像；
变焦物镜与十字线发生器作为测量瞄准系统；
由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统；
仪器具有多种数据处理、显示、输入、输出功能；
与电脑连接后，采用专门测量软件可对测量图形进行处理。 设备不定期更新，实物与图片可能有一些不同，请知悉。
应用领域
仪器适用于以二维平面测量为目的的一切应用领域。
这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
主要技术参数
有效测量行程(X轴×Y轴) ：300 mm×200 mm
Z轴调焦升降范围：≤200mm
分辨率：0.001mm
X、Y轴线性精度：U≤( 3+L/200 )um （L单位：mm）
载物台尺寸：460mm*360mm
玻璃台尺寸：330 mm×230 mm
承载重量：≤25 kg
影像放大倍率约：20-180×，
操作方式：摇杆手柄、鼠标拖运、
主机外形尺寸：700 mm×800mm×970 mm
仪器总重：约150 kg
数据输出：测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)、数据Word(doc格式)、Excel(xls格式)
数据导入：二维图形AutoCAD(dxf))
电源：AC 220±5V、50Hz
使用环境：温度 20±3 ℃，湿度35%-65%
硬件配置
影像系统： 美国TEO 高解析分辨率1/3彩色CCD
物镜：定制可连续变倍高清镜头 光学放大倍率0.7×-4.5×
光栅尺：高精度新天精密光栅尺,分辨率0.001mm
上光系统：自主定制LED 环形可微调式冷光源
下光系统：自主定制LED圆形可微调式冷光源
传动方式：台湾精密无牙传动＋P级精密直线导轨
机台底座、工作台、Z轴立柱：高精度花岗岩
软件介绍
量测软件：光学视觉精密测量测软件
软件特点：
1.拥有超强及完善的2D 几何测量功能
2.适合用于解决批量工件或复杂尺寸之检测效率；强调快速、精准；品质保证。
3.提供影像截取、对比、校正、补偿、自动寻边、自动取点、自动对焦、智能学习等功能。
4.针对重复工件的测量具有记忆、学习、自动编程的功能，快速准确的现场实时测量。
测量功能
基本测量：点、线、圆、弧、椭圆的测量。
在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。
离线标注：可以在鸟瞰的全图中进行标注尺寸。
几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。
辅助功能：复制、全选、删除、移动、镜像、旋转。
坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。
坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。
对比：AutoCAD标准工程图可输入实时影像区中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。
绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。
报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。
自动寻边功能：软件采用自动寻边取点，可以减少肉眼判断带来的误差。
另:光学视觉测量测软件可提供免费升级。
随机附件：
校正片 1个
软件加密锁 1个
软件使用说明书 1本
发货与付款
运费：此价格包含运费、上门调试培训费；含16%增值税；
保修：送货当日起免费保修12个月（非人为损坏）；
交货期：订单合同生效收到定金后 5 个工作日内送货，交货地点：贵司；
付款方式：订单生效后按合同付款。
