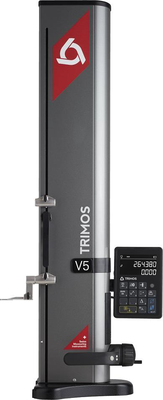

V5 简介
V5系列一维测高仪为一款通用型高度测量仪器
它采用人体工学设计的紧凑外形为全球工业领域广泛接受
简明清晰的功能键非常易于使用和快速执行测量任务
功能强大的显示器包含最新的测量软件系统，可以确保
极高的精度，以及适于各种各样生产条件的创新应用
测力可以在0.75N-1.5N之间连续调节，
适用于各种柔软材料测量 完整的附件可供选择，
用以实现全部的测量要求
非常适用于车间现场使用,
操作极为简便
自带可充电电池，
带有气浮功能
测量功能定
义清晰大屏幕显示读数值，方便读取
测量动作声音提示功能
RS232C双向数据传输
测力可调 手自一体手轮
自动模式下能过自动运动到自定义位置
V5

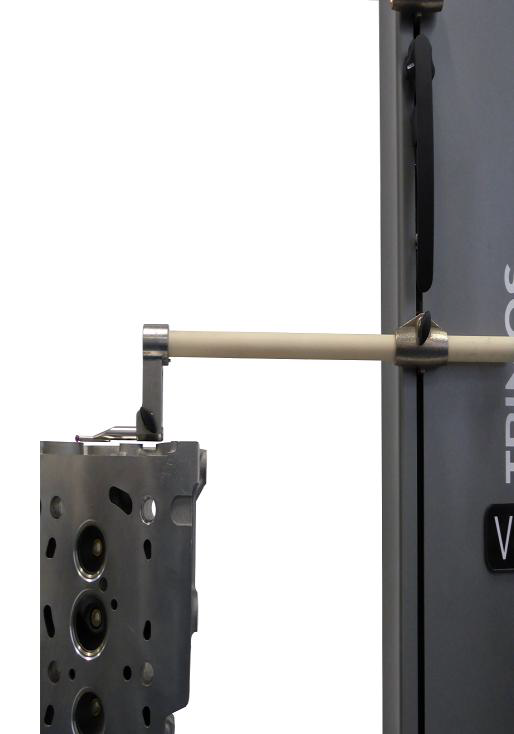

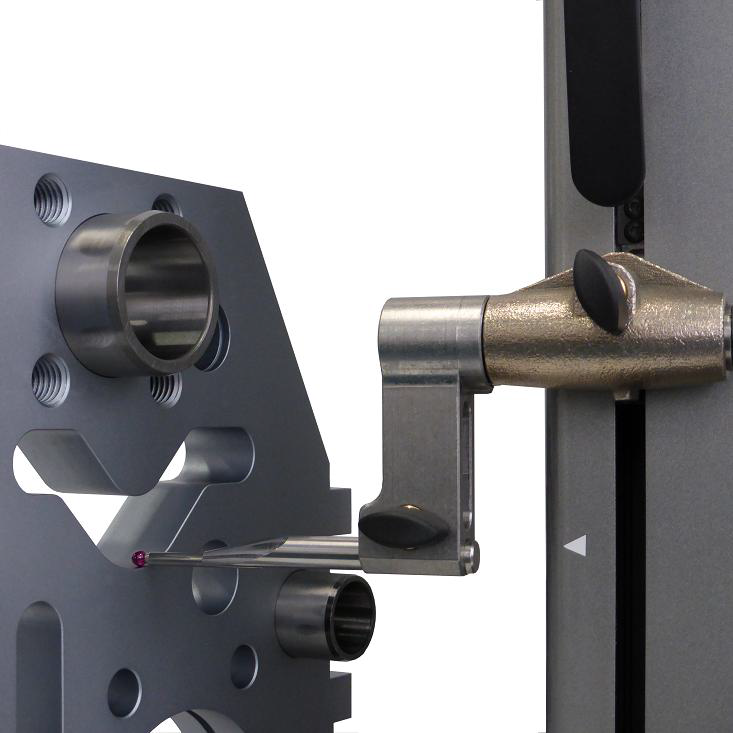

功能与应用

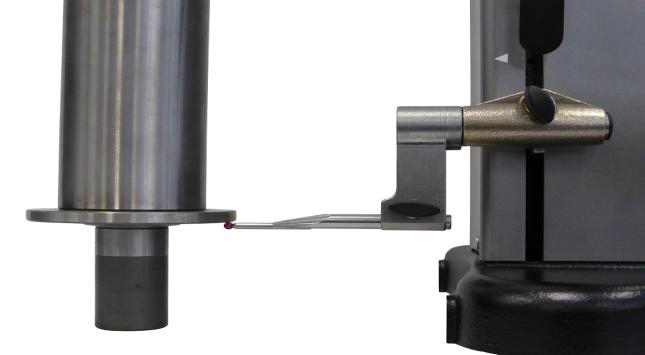

![]() 平面
| 中心距 | 垂直度测量 |

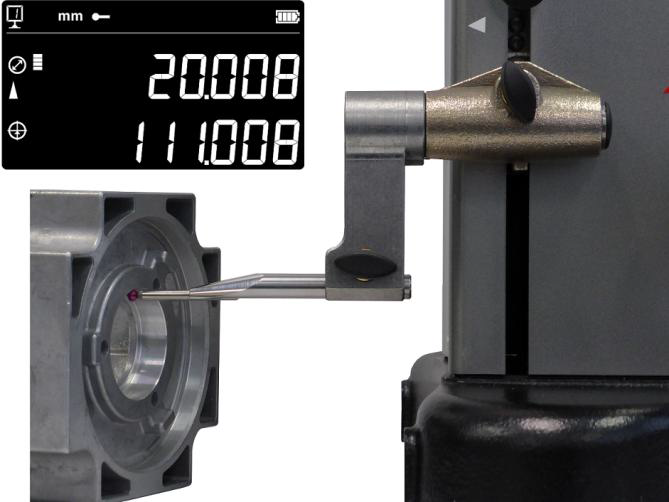

内径\外径测量 | 最小\最大\差值模式 | 计算功能 |
第二参考面 |
|
|
V+
V5
显示器\软件
显示器清晰定义各种功能,用以快速完成各种
测量任务
平面和中心距测量
显示零点设定或预设值设定
数据传输功能
测量单位mm和inch自由转换
最小值\最大值\差值模式选择功能
可建立两个参考系测量
可选择分辨率0.01mm或0.001mm
测头常数记忆功能
技术参数
V5 | 400 | 700 | 1100 |
测量范围 mm (in) | 407 (16) | 711 (28) | 1110 (44) |
应用测量范围 mm (in) | 719 (28) | 1023 (40) | 1422 (56) |
最大允许误差 （μm） | 2.5 + L(mm)/300 |
重复性 （μm） | 2 |
垂直误差（μm） | 5 | 8 | 11 |
分辨率 mm (in) | 0.001 (0.00005) |
测力（ N） | 0.75 - 1.5 |
电池工作时间（ h） | 40 |
通讯接口 | USB / RS232 |
气浮垫 | 有 |
Weight（ kg） | 21 | 24 | 33 |
备注：根据ISO13225.上述值已确定是有效的标准测量，在20±0.5℃的温度和50±5％的相对
仪器标准配置
V5标准配置如下 :
主机 | 保护罩 |
可充电电池包及充电器 | 用户手册 |
测量插头及Φ4 mm红宝石测头(TA-MI-101) | 检测报告 |
设定规(TA-MG-104) |
|
仪器编号
V5-400 | 700 110 10 05 | 测量范围400mm |
V5-700 | 700 110 20 05 | 测量范围700mm 1) |
V5-1100 | 700 110 30 05
| 测量范围1100mm |
