Daisy系列8106型移动桥式坐标测量机

西安爱德华测量设备股份有限公司

Daisy系列8106型移动桥式坐标测量机

报价方案

报价方案目录

TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc421189025" 第一部分：推荐配置与价格 3

HYPERLINK \l "_Toc421189026" 第二部分、公司简介 4

HYPERLINK \l "_Toc421189027" 第三部分、选型方案及技术参数 8

HYPERLINK \l "_Toc421189028" 第四部分、服务条款 13

第一部分：推荐配置与价格

第二部分、公司简介

1、企业介绍

西安爱德华测量设备股份有限公司是一家专业从事计量检测领域仪器、软件开发制造的国际化公司，其宗旨为制造业中各行业、企业客户的产品质量管理、控制提供最佳解决方法和优质服务。

公司自1997年成立，通过自身发展与行业并购，现在以及发展成为具有3家全资子公司、2家控股子公司的集团化公司。爱德华现有员工近300人，公司现有员工80% 以上具有大学本科及以上学历，中高级职称、硕士研究生等学历人员占管理团队人数的65%以上。

爱德华将源于德国的精密测量技术与中国市场需求相结合，历经二十余年的市场积累，业务覆盖机械设计、控制系统、测量软件开发、影像测量的研发与生产。爱德华公司是国内第一家拥有全套核心技术的自主知识产权的三坐标测量机专业生产厂商，是中国第一自主开发测量软件且通过德国物理研究院PTB证书。公司产品面宽、技术领先、管理理念新锐，产品种类9大类220多种几何测量产品，产品核心技术来源于德国研发中心，始终跟随着世界三坐标测量机的最新、最先进的技术。公司产品已进入航空、高铁、汽摩、船舶、电子、核电、教育、模具等行业。并向新加坡、土耳其、越南、朝鲜、马来西亚、美国、韩国、印度、乌克兰、俄罗斯、英国等国出口。拥有国内外用户4000多家，市场占有率不断提高，成为国内同行业中的排头兵。

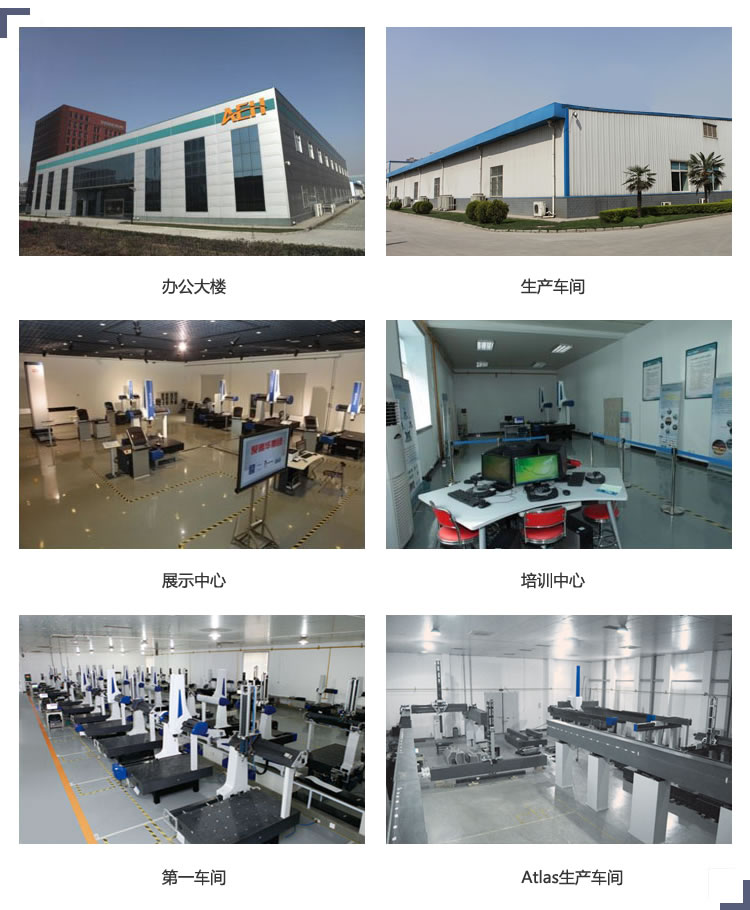

公司研发制造基地总面积达12000平方米，流水线式的规模化生产流程，保证年生产2000台坐标测量机、影像测量机供应，20 ±0.5 ℃高标准的环境控制间、600平方米的培训和演示中心，专业培训教师提供售前、售中和售后各阶段测试、技术交流培训等各项工作。公司设立独立的市场关爱机构，全套服务体系，为客户提供完善的售前、售中、售后整个过程最贴心的金牌服务。400-6868-988服务专线，分布于全国的测量技术支持中心、800平方米测量机升级、改造区，对市场需求做到迅速响应，达到金牌服务要求。

2、爱德华优势

2.1、具有自主知识产权的核心技术

三坐标测量机是一种具有高科技含量的机械设备，其涵盖机械结构设计、控制系统、测头系统、测量软件等多方面技术内容，西安爱德华测量设备股份有限公司是国内唯一一家具有全套自主知识产权的三坐标测量机企业。公司在西安、东莞和德国均设有研发中心、并成立了全资的软件开发公司，涵盖了整个三坐标测量机的研发、设计、工艺、生产、服务流程。只有具有全套自主知识产权，才能够保证三坐标测量机的质量与性能。

2.2、产品多样性

爱德华公司历经近二十年发展、积累，目前有三坐标测量机、光学影像仪、齿轮测量中心等三大系列， 9大类220多种几何测量产品，基本涵盖了市场上坐标测量设备，能够满足市场上绝大多数企业的几何尺寸检测需求。

2.3、市场覆盖面广

爱德华产品覆盖中国所有省份，目前已经出口到东亚、东南亚、中东、欧洲、美洲、非洲等国家与地区。客户群体在4000余家，遍布航天航空、汽车制造、模具、检具 、电子、机械制造等多领域，是中国市场规模最大的三坐标测量机厂家之一。

2.4、立体式的服务体系

以客户为中心，努力使客户感动是爱德华公司的服务宗旨，为此，爱德华公司在全国建立了多个测量技术支持中心。

爱德华测量技术支持中心依托爱德华拥有的坐标测量核心技术优势，面向区域用户提供测量解决方案、测量技术应用与优化、项目咨询与方案设计、坐标测量设备管理与维护、售后服务策划与实施、用户满意度跟踪与分析等服务的驻外机构，是爱德华公司建立的一套完整的技术支持系统中重要的组成部分。

爱德华公司以测量技术支持中心为核心、技术研发、软件等进行支持与配合，建立了一整套立体式的技术支持与服务体系，目的是依据用户需求特点，策划并提供具有针对性、适用性的测量解决方案，并通过现场应用予以验证、优化与革新，同时对用户现有测量（设备）系统进行维护与升级，从而协助用户提高测量效率和准确度、降低生产成本，提高市场竞争力。

2.5、国际品牌，全球化的资源共享

爱德华是国内最大的三坐标测量机品牌企业，其技术源自精密测量技术的摇篮-德国。爱德华在坚持自主研发的同时，注重同世界机械、测量行业领先者的交流与学习，并且将国际先进的测量技术理念、精密机械制造理念引入爱德华产品的研发与生产之中，这是爱德华品牌产品能够持续保持科技性的重要原因。

3、爱德华荣誉

3.1资质认证

3.2计算机软件著作登记证书

AC-DMIS、EMRP、AC-LASER、光学齿轮测量与评定专用软件V5.0等30多项计算机软件著作权登记证书。

3.4 荣誉

1997年成立至今，先后多次获得国家级优秀企业家创新人物奖、高新管委会创业贡献奖、西安侨界十大杰出人物奖，并得到朱镕基、江泽民等国家领导人的亲切接见和交谈。

第三部分、选型方案及技术参数

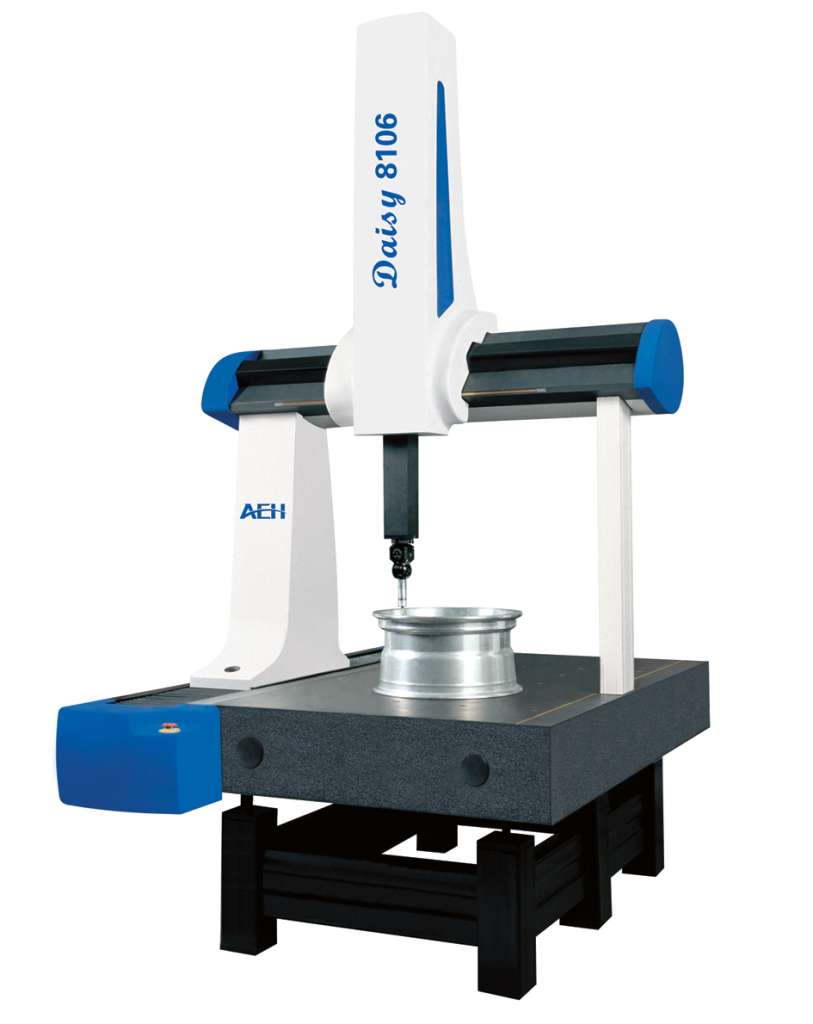

1、技术特点与优势

1.1主机

工作台支撑点采用3+2支撑方式，三个主支撑点经过严密计算，保证工作台变形量最小，提高测量机精度。两个辅助支撑点确保测量机的稳定、安全、可靠。

框架采用全封闭结构，采用优质铝合金材料，即保证了框架的刚度又减轻了框架的重量，提高了框架运动平稳性，提高了测量机动态测量精度。

X、Y、Z三轴导轨均采用精密级花岗岩气浮导轨，三轴具有相同的温度效应，保证了测量机精度。

花岗岩气浮导轨气浮布置严格按照面、线、点定位原则，做到既不过定位又不失定位，即保证测量机的精度又保证安装工艺性。

X横梁采用技术，梯形截面45°放置技术，是相同高度、宽度矩形横梁气浮跨距的1.4倍，有效的提高了测量机精度。

Z轴采用低摩擦气缸平衡重力技术，可实现随时调节平衡重力，同时提高了Z轴运动平稳性，提高了测量机动态测量精度。

整机采用先进的有限元分析设计，对零件进行结构优化设计。

设备依托现代工业设计理念，充分考虑了人机工学特点，使设备具有操作舒适性。

设备采用多重防护措施，如：Z轴平衡气缸压力实时检测保护、开机空气轴承延时通气保护、空气轴承工作压力实时检测、软限位、电限位、硬限位三重保护功能、长时间无人操作断电保护等多项保护功能，大大提高了设备的使用安全性。

配置了精密级气源过滤器，对油、水过滤精度可达0.1um，过滤率达99.93%，保证了花岗岩气浮导轨安全可靠运行。

驱动系统采用国际知名品牌的高性能直流伺服电机、同步齿形带传动装置，确保传动更快捷、更精准、运动性能更佳；

采用进口精密光栅系统为测量机提供了准确可靠的长度计量基准，保证了机器测量的重复性；

测量机出厂前经过质检部门48小时连续无故障空运行试验，保证了机器测量过程中的稳定性；

配备进口测头系统可满足多种测量需要；

1.2控制系统：英国Renishaw公司UCC系列三坐标测量机专用控制系统

                                                  ———国际三坐标控制系统知名品牌

                                                           ———功能全面、兼容性强

采用国际先进的上下位机式的双计算机控制系统，下位机为32位CPU微处理器，可实现实时控制，提高了系统的可靠性和稳定性

上下位机采用光纤通信，系统抗干扰能力强

系统具有三种工作模式：触发式测量、数字化及包括具有的RenscanDCTM的SP25M、SP80、SP600扫描测量模式

内置控制技术可控制旋转工作台，实现四轴伺服驱动

具有功能强大的运动状态控制软件，进行伺服运动参数自动优化调整

具有图形轨迹显示调试软件，可实现智能扫描控制，进行空间轮廓曲线、曲面自动扫描控制

采用连续运动轨迹插补控制技术，进行测量轨迹的优化整合，自动生成合理的测量运动轨迹，实现飞行触发测量

提供多种安全保障方式及具有故障自诊断纠错功能

内部通讯采用多重I/O接口及PICS/RS232接口

光栅尺分辨率接口，可任选不同的分辨率

具有温度补偿传感器接口

21项机械误差硬件补偿功能.

带有三轴联动操纵杆和按键面板的英国RENISHW微电脑多功能键盘操纵盒

2、技术指标

2.1测头系统

①测头座：RENISHAW PH10T自动双旋转分度测头座

   特     点：自动旋转测头座，具有防碰撞保护装置，具有M8测头接口。

   技术参数：

     RENISHAW TP20触发测头（包含标准测力模块）

技术参数：

②测针组

   ③校准器： Φ25及万向球座Kit T5    1套

④性能指标：

2.2环境要求

2.3 计算机系统

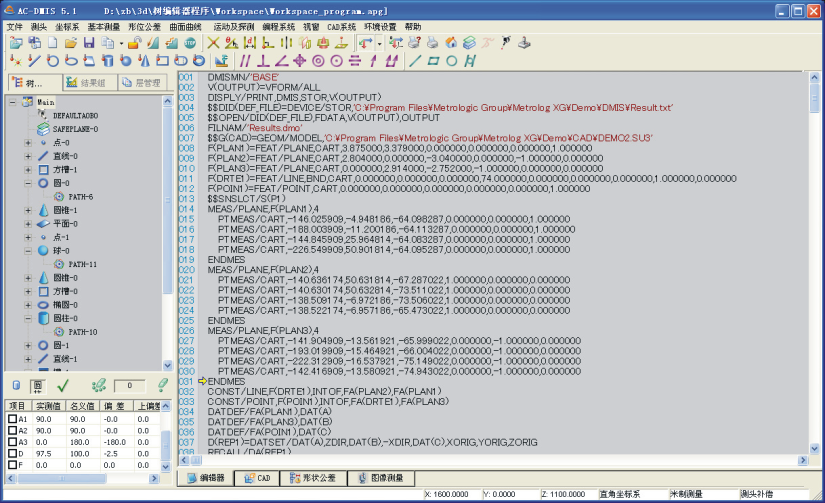

2. 4软件系统：AC-DMIS EXT测量软件包

AC-DMIS 是西安爱德华测量设备股份有限公司开发的新一代通用三维测量软件包。以通过PTB认证的严谨算法为核心，以体现当今国际上专业三维建模、数字模拟及CAD/CAM软件开发最先进理念的高效、稳定的开发平台为基础，融合爱德华测量设备股份有限公司的创新精神和在坐标测量领域的丰富经验，AC-DMIS 通过其简便易用的操作界面、丰富完善的功能、无限的可扩充性及ISO标准的公差评判为各界各种各样的几何量测量问题提供了有效、便捷、完美的解决方案。几千家的客户群就是AC-DMIS强大测量功能软件成功的见证者。

支持多种控制系统如，UCC、PANTEC、SB等；

支持多种测头，如：触发式、连续扫描式、影像式和线激光等，方便进行多种形式的测量；

模块化的软件结构，具有无限的加挂各种专用软件（齿轮、叶片、凸轮、蜗轮蜗杆等）及进行二次开发的可能；

具有简洁直观的操作界面及可追溯的清晰的操作流程记录；

具有点、线、面、圆、圆柱、圆锥、椭圆、圆槽、方槽、圆环、球、曲线等多种基本几何元素的测量及评定；

通过对元素的构造、转换、再现、投影、存储/调用及相关计算，可实现对已测元素进行后续操作，得到设备不同状态的转换结果、角度、距离等；

强大的形位公差测量功能涵盖了所有的相关内容及评定方式，测量内容包括直线度、平面度、圆度、圆柱度、轮廓度、垂直度、平行度、倾斜度、同轴度、同心度、对称度、位置度、跳动误差测量、径向圆跳动、径向全跳动、端面圆跳动、端面全跳动；公差规则包括独立原则和相关原则等；

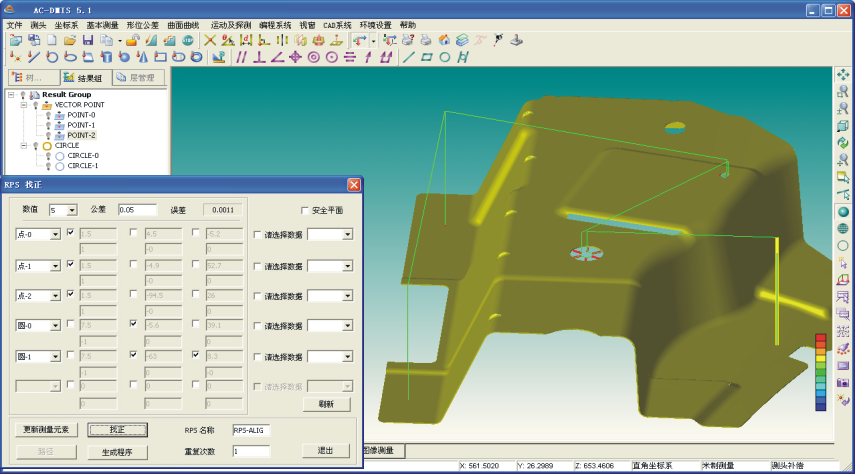

不同工件坐标系的建立方式可满足各种工件的测量和评定，有适合于箱体类零件的工件位置找正，有适合于复杂曲面类的RPS找正，也有适合于模具检具类的三个中心点找正及曲面321找正等；

支持多语言的随意切换，公、英制的选择，极、直坐标系下测量的选择等；

具备清晰的树形程序编辑器和方便快捷的字符式程序编辑器，通过智能化的自学习测量，即使不懂编程亦能应用自如；

简捷直观的测量路径显示功能，以便判断运动轨迹是否安全合理，测量过程是否干涉；

可实现手动测量与参数化的特征测量之间的无缝切换；

具有CAD三维模型（SAT、IGES、STEP）的导入与转换功能；可用鼠标直接在模型上拾取基本几何元素、曲线、曲面等元素，自动生成程序并完成特征测量；

基于三维模型的脱机编程、模拟测量和同步测量的实现，使编程更加直观；

具备多种输出格式，如：word、excel（Microsoft office或Open office）、bmp、pdf、iges、step、dat、文本文件；

提供客户自定义样式的报告，方便客户对测量结果进行统一管理；

第四部分、服务条款

1、包装运输

1.1包装方式：木质集装箱（主、副箱）

1.2运输途径：西安——       地为运

2、验收规范

2.1环境要求确认: 依照<安装使用环境技术要求>通过自检合格并确认后方可安装调试

2.2现场安装调试：

西安爱德华测量设备股份有限公司负责测量机的安装、调试。设备到达用户现场，卸车时应检查外包装箱有否破损，做好详细记录并双方签字确认。所有包装箱需要在西安爱德华技术人员监督和认可的情况下才能开启。根据需要，用户需提供内部运送、拆装支持和相应的机器吊装设备。进行测量机的安装时，需在满足供货方所需求环境条件符合标准规定的情况下才能进行。

2.3检验依据：

西安爱德华测量设备股份有限公司同用户共同负责测量机安装现场的最终验收，最终的验收将根据ISO10360-2检定规程执行。设备验收合格后，由双方共同签署《三坐标测量机最终验收报告书》。如用户请第三方权威机构进行最终验收，验收费用由用户负担。

2.4验收方法：在用户现场调试后的测量机验收方法，依据ISO10360-2校准规范执行。

2.5检定项目：

（1）外观及各部分的相互作用；

（2）计算机、打印机及软件功能；

（3）探测误差（R）；

（4）示值误差（E）；

2.6检定方法：检定前测量机应通电24小时以上

（1）目测和操作试验检定外观及各部分的相互作用；

（2）用相应的诊断程序检定计算机、打印机及软件功能；

（3）探测误差（R）的检测：在直径为25mm的标准球上，用探针测25个点，各点在半球上的分布尽量均匀，用全部25个测量值计算出最小二乘球的中心，并计算出各点的径向距离，最大径向距离与最小径向距离之差即为探测误差。应满足给定的P值；

2.7长度测量的示值误差（E）的检测：

（1）在坐标测量机的工作空间七个方位，每个方位测5个尺寸的量块，每个尺寸的量块测量三次。即35组测量长度总测量次数为105次。计算105个长度测量的误差值△L（换算成m），如果无一个超出规定的E值，则坐标测量机长度测量的示值误差（E）的检测被通过。

（2）35组测量长度中，允许最多有5组，其三次重复测量中有一次超出规定的E值，对每个超差的测量长度，应在相应的方位在测10次，如10次重复得到的所有长度测量的误差值△L在E值内，则示值误差（E）的检测被通过。

2.8验收交接：

（1）以检定纪录、装箱单和合同为准，双方交接、验收。

（2）验收合格，双方代表在验收报告上签字。若有异议，协商解决。遗留问题可签署备忘录，以便服务、解决。

2.9其他：货到现场后，因甲方（买方）原因造成的延期装调、培训以及验收超过3个月（即90天）的，乙方（卖方）不承担相应责任，并视同设备验收合格。

3、技术培训

3.1培训内容与约定：

该课程旨在对测量机系统操作人员提供系统使用和坐标计量技术基本培训。参加该课程人员一般要求具备计量基础知识、计算机应用知识及初级英语知识。

时间：5个工作日

地点：西安爱德华测量设备股份有限公司技术培训中心或华东（华南）技术中心处

参加人数：2人

3.2培训认证：培训结束由我公司培训中心及上岗认证领导小组进行考试，合格后颁发《三坐标测量机操作合格证》。

4、保修维护

4.1质保期：从安装验收合格之日起12个月，但不超过发货之日起15个月。在此期限内因我方原因造成的机器故障，负责免费维修。

4.2质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。

我公司负责为用户免费提供计量测试技术咨询服务；

我公司以成本价终身为用户提供设备保修服务；

我公司备有备品备件库，终身负责为用户以成本价提供备品备件服务；

我公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务；

用户所在地区如有我公司地区办事处，其售后技术服务事宜由公司地区办事处全面负责；

5、承诺：（爱德华服务专线：400 -6868-988）：

5.1质量承诺：如设备发生机器故障确认为质量问题导致，我公司承诺免费维修维护。

5.2服务承诺：如我公司接到用户设备故障请求服务电话，在8小时内予以响应，如有必要在48小时内派技术人员赴现场解决问题。
