用 户 |
|
产品名称 | 座椅头枕静态强度试验系统 |
日 期 | 2018年06月04日 |
目录
一、公司简介
二、系统方案
三、供货周期
一、 公司简介
我公司的主要产品包括设计、制造非标试验设备、电液伺服控制器、动态数据采集系统、拉线位移传感器以及信号隔离/变送器。伺服控制器主要为单通道和多通道伺服控制器，常用于各种动态疲劳试验系统。动态数据采集系统主要为单通道、四通道、八通道、十六通道以及三十二通道等几大系列。拉线式位移传感器8 大系列约300 多个产品，还可以根据客户需求订制产品型号，专业的技术团队负责产品的研发与生产。以上各产品被广泛应用于汽车测试、液压、机械制造、测控，航天，军工等行业，性能和可靠性得到了客户的好评和认可。
公司核心竞争力：创新的技术和产品，贴近客户需求的服务；
公司质量观： 向客户提供超越客户期望的高质量产品；
公司经营理念： 客户的成功即我们的成功，同客户一起成长；
公司愿景及期望：成长为一个国际化的产品和服务供应商；
我公司将持续不断努力，用专业的产品、诚信的服务，创新的技术，可靠的质量回馈用户，期待着与您的合作。
二、 系统方案
1、用途及方案

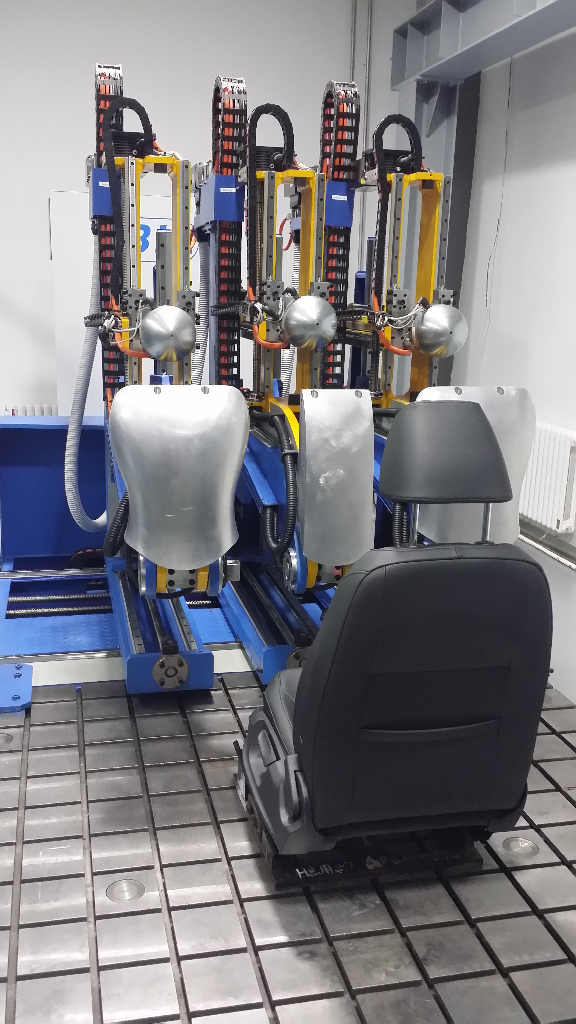

此方案满足GB15083-2006，采用电动伺服缸进行闭环控制加载。确定如下试验方案及实现方式。
系统组成：
电动伺服控制系统 1套
伺服电动缸（含电机及驱动器） 9套
力传感器 9只
角度传感器 3只
伺服电机 9套
机械调节机构 1套
铁平台 1套
控制柜（含电脑） 1套
控制器选用我公司自主研发的同时适用于电动伺服系统的伺服控制器，可以按照客户的测试要求进行灵活配置。我公司的控制系统主要由进行实时任务处理的控制器和具有友好界面的PC机人机接口软件两部分组成。PC机与控制器通过USB2.0进行连接和高速数据传输，传输速率高达480Mb/s，满足试验系统控制的实时性要求。USB2.0接口具有便于接插，使得人机接口软件即可以运行于工控机，又可以运行笔记本电脑，方便客户使用。

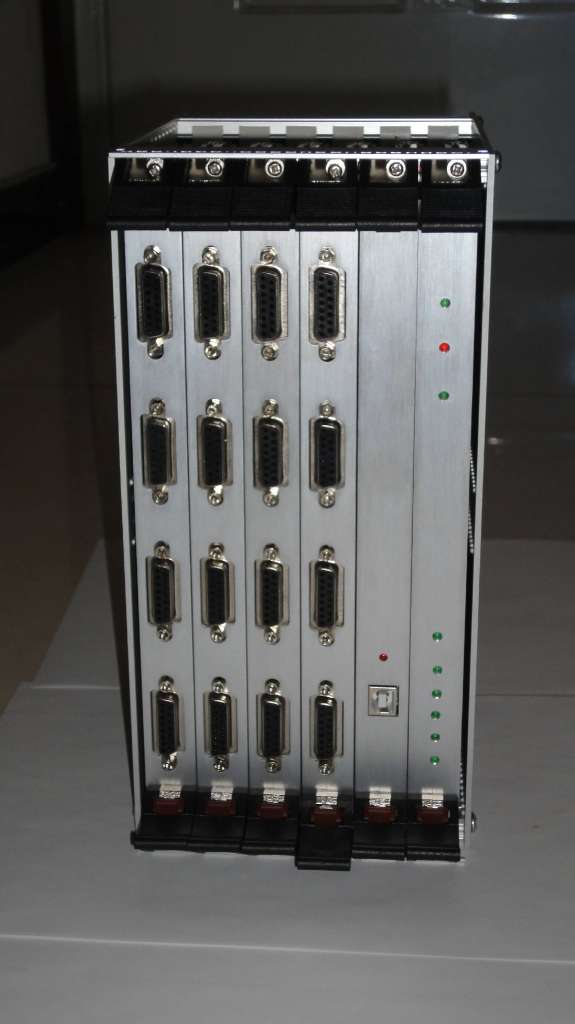

控制器后面板

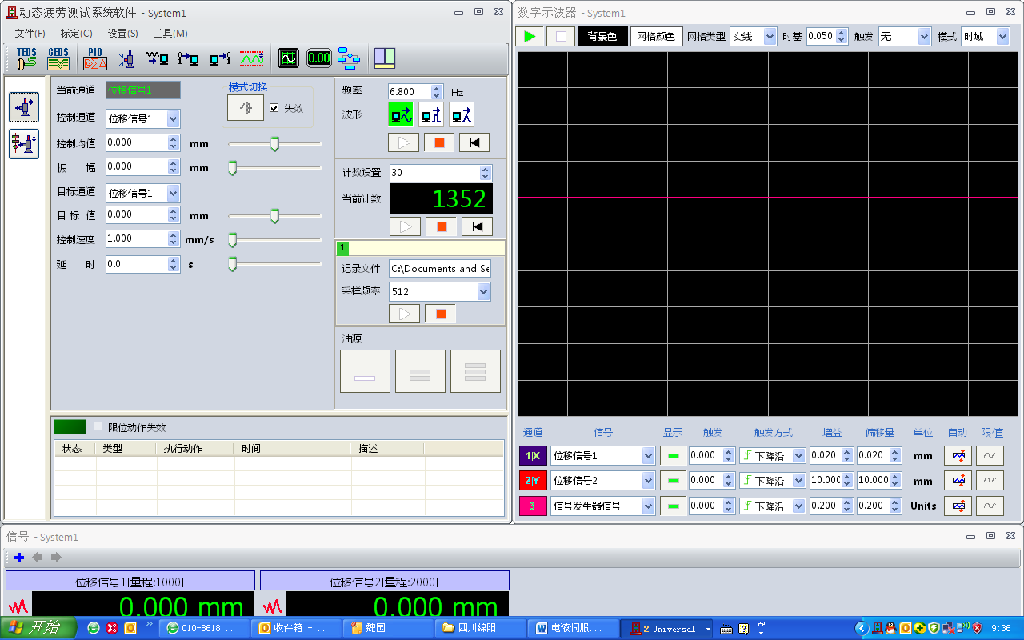

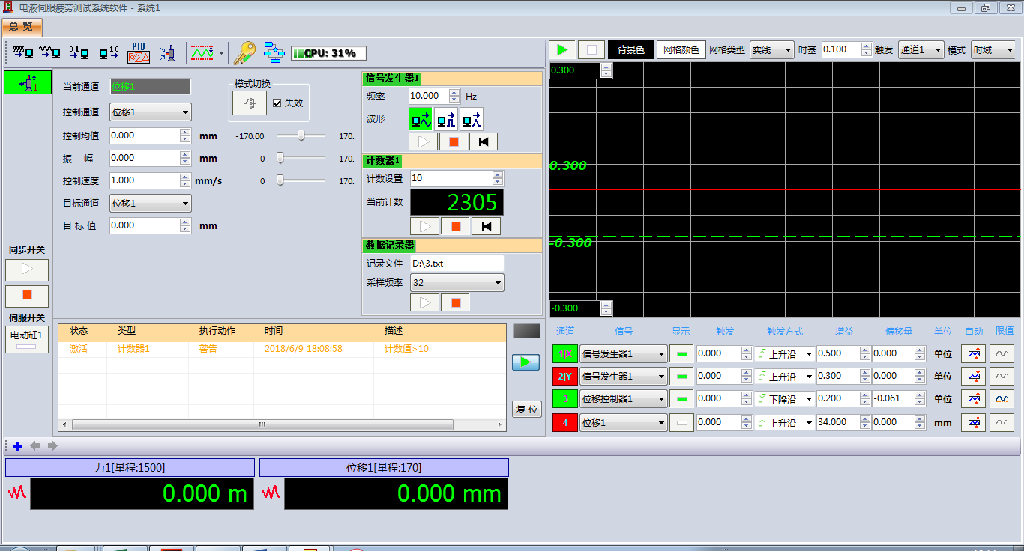

软件主界面
2、技术要求
序号 | 类别 | 要 求 | 精 度 |
1 | 速度控制1 | 按指定位移速度（mm/s）加载，达到规定的位移和外力后进行下一步动作 | N/A |
2 | 速度控制2 | 按指定力速度（N/s）加载，达到规定的位移或外力后进行下一步动 | N/A |
3 | 通道控制 | 9个通道 | N/A |
3 | 曲线输出 | 可同时输出： 力-时间，力-位移，位移-时间 | N/A |
4 | 驱动载体 | 伺服电动缸：6台，行程：800mm | N/A |
5 | 力传感器 | 6只，量程：2.5KN 3只，量程：25KN | 0.2% FS |
6 | 电动缸寿命 | 1000万循环 | N/A |
7 | 保护装置 | 含力值与位移值上下限保护命令、数字限位、急停开关 | N/A |
8 | 伺服控制系统 | 1套 | N/A |
9 | 操作手册 | 3套 | N/A |
10 | 计量方式 | 国内计量 | N/A |
11 | 控制方式 | 电器柜一体化控制 | N/A |
12 | 计数功能 | 计数能力1000万次以上 | N/A |
3、技术参数
1）、控制器
此控制器基于高速CPU的数字化控制器，具有采样频率高及运算速度快等特点，易扩展，并采用480Mb/s的USB2.0接口与上位机进行实时通讯及数据传输，整个控制器采用方便于维护和扩展的模块化设计，采用标准的欧式板卡，便于维护。
主电路板采用六层板设计，提高电路运行的可靠性及抗干扰能力，每个控制器可以配置如下模块：
a）、模拟信号调理模块
用于对位移和力信号进行调理，并送入CPU进行处理，参与实时的闭环运算。信号调理模块AD分辨率为18位，过采样可达19位。数据采样频率为49.152KHz
b）、数字输入输出模块
用于启停电机，对其他开关信号进行监控，并实现自动停机和紧急停机的功能。
c）、伺服驱动模块
用于输出驱动电机伺服驱动器电压信号。根据系统的性能要求进行配备。DA的分辨率为16位，数据输出更新频率为49.152KHz。
控制器性能参数
参 数 | 规 格 |
站台配置 | 最多9个独立站台 |
伺服控制 控制通道： 控制模式： 闭环频率： |
最多9个 位移、载荷、应变或其他信号 2.048KHz |
信号调理器 分辨率： 速率： |
19位（过采样） 49.152 kHz |
模拟输入 分辨 率： 输入通道： 输入电压： |
16位分辨率 每块板卡2路或1路输入（取决于3U或6U板卡） 最大22V峰-峰值 |
模拟输出 输出通道： 输出电压： 最大负载： |
每块板卡2路或1路输出 +/-10V 2000欧姆，1000皮法 |
数字I/O 输入：
输出： | 16路输入/16路输出 输入On电压 = 2.7-26 V (DC)，光电隔离，隔离电压2500V，输入阻抗= 2.7K欧姆 集电极开路，30 V (DC) 最大 |
电机激活 运行/停止触点输出： |
1 A DC24V
|
电源 输入电压： 静态电流： |
100-240VAC，47-63 Hz 3A 230 VAC |
2）、人机接口软件
此部分主要为客户提供非常友好的用户界面，可以对软件进行配置、参数调整、数据记录及数据库管理。由以下几部分组成:
1）、建站程序
负责用来配置控制器的板卡及通道进行配置，用来指定板卡的标定参数及指定连接的已知传感器。
2）、操作界面
负责用来显示用户需要实时显示的数据窗口及曲线，控制模式设定、振动频率设置、PID参数调节等参数设置。

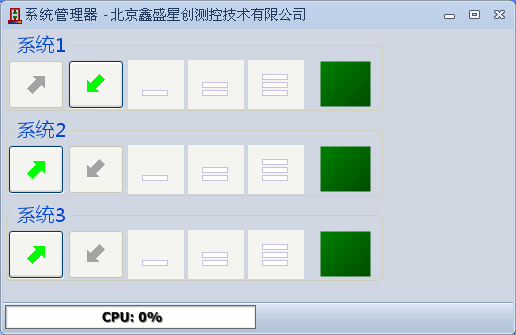

系统管理器

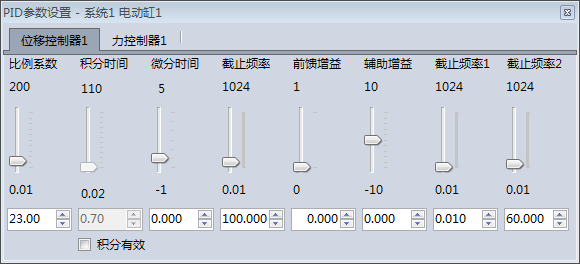

PIDF调节模块
数字示波器模块

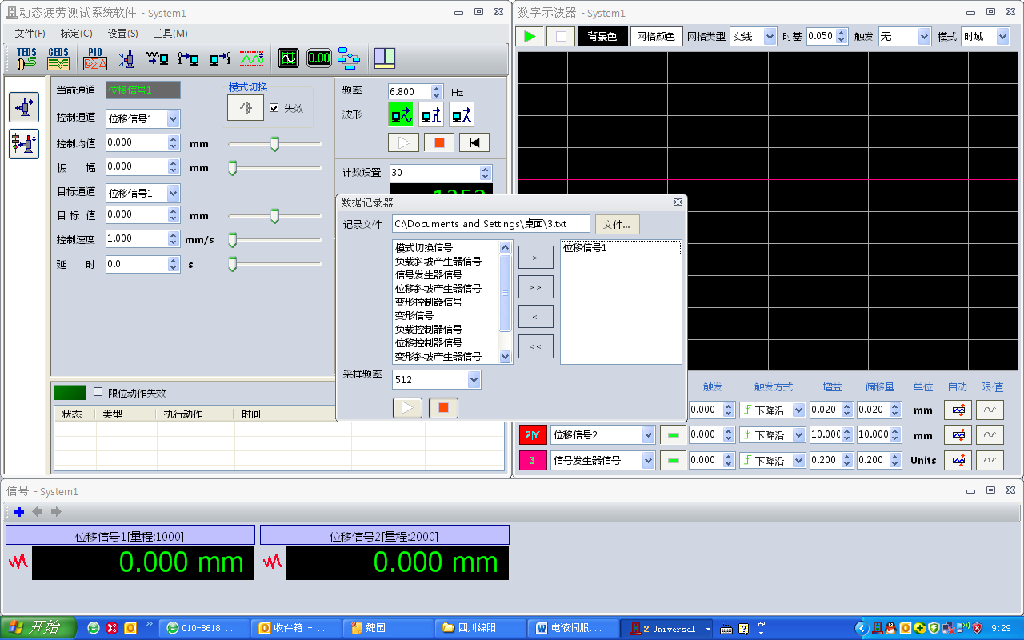

数据记录模块
把选择的通道进行数据记录，设置记录频率，数据格式为txt格式，便于客户导入到EXCEL中进行后续的分析处理。记录数据频率最大为6.144KHz

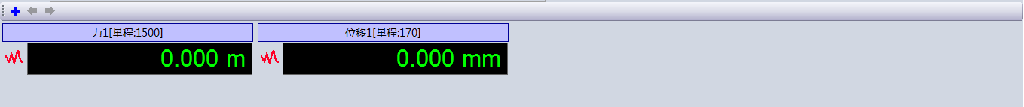

信号显示器
可以显示系统中所有的信号。用户可以随意添加、删除和修改。显示类型为:瞬时值、最大值/最小值、峰谷值、平均值、有效值等。添加信号的个数不受软件的限制。

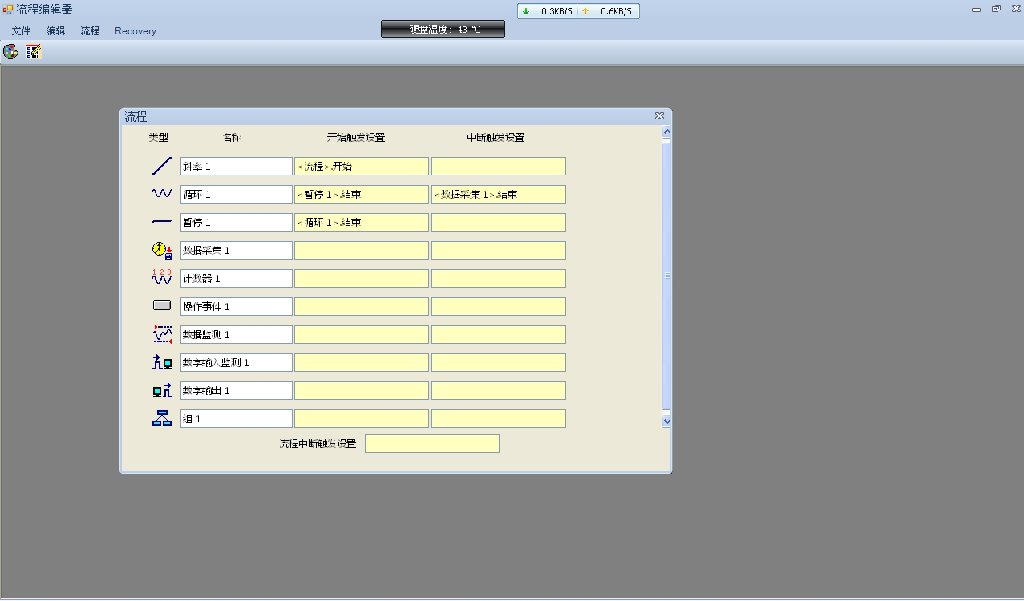

流程编辑器
客户可以根据自己的试验步骤定义试验流程，可以实现自动启停设备、切换控制模式、调节信号发生器频率等可以在界面上调用的功能都可以在流程中进行调用，为客户可以定义自己试验流程提供了方便的接口。
编辑的流程文件可以保存成文件，不同的试验对应不同文件，试验前直接调用。

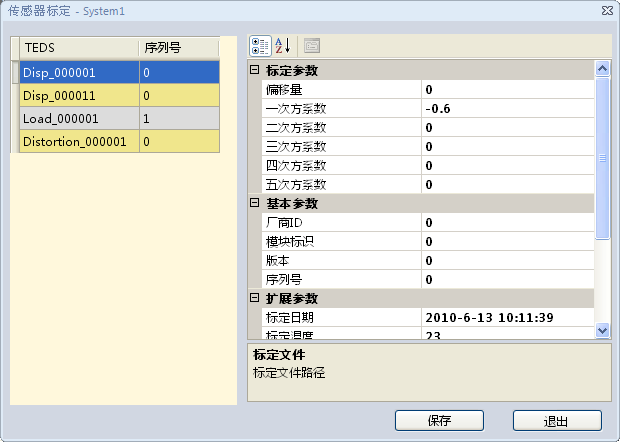

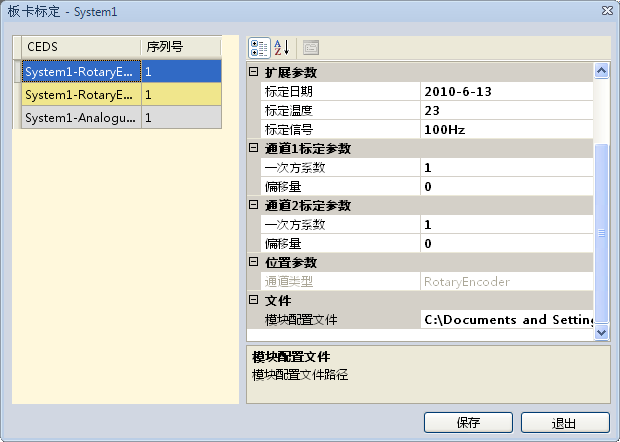

标定模块
分为传感器标定和板卡标定。标定参数以虚拟TED的方式保存，便于软件调用。
3）、伺服电机及驱动器
伺服电机选用750W安川交流伺服电机，温度范围：0°C至+40°C。

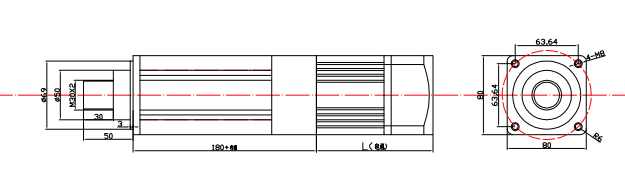

4）、伺服电动缸
5）、力传感器
选用美国Interface高精度力传感器。
6）、机械调节机构
采用电机加减速器结构进行X、Y、Z方向上的调节。
7）、铸铁平台
平台大小为2mX3m，台面厚度：150mm
8）、电气控制柜
选用19"标准控制柜，坚固、美观大方，电磁屏蔽性能优良。控制柜含有与电动缸连接的接头、电气连接器、电源系统和散热系统。
三、供货周期
1、供货周期为签订合同后4个月。
2、交货地点：指定地点
3、质保期：12个月
